10.11 Application Relevant Data



Tugas 4 : Application-Relevant Data (10.11)

DAFTAR ISI

  1. Tujuan
  2. Alat dan Bahan
  3. Dasar Teori
  4. Prinsip Kerja
  5. Prosedur Percobaan
  6. Video
  7. Contoh Soal
  8. Problem
  9. Pilihan Ganda
  10. Link Download

1. TUJUAN (kembali)
-Dapat mengetahui Teori dan Prinsip Kerja dari rangkaian flip-flop
-Dapat membuat dan mensimulasikan Tugas Sistem Digital berupa rangkaian flip-flop
2. ALAT DAN BAHAN
a. TTL 74279

Time to live atau hop limit adalah mekanisme yang membatasi umur atau umur data di komputer atau jaringan. TTL dapat diimplementasikan sebagai penghitung atau stempel waktu yang dilampirkan atau disematkan dalam data.

b. Logicstate


    Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.


c. Resistor

    Digunakan untuk menghambat arus agar tidak terlalu besar.

Cara membaca resistor :

d. LED
  Sebagai indikator.



3. DASAR TEORI
Tabel 10.1 mencantumkan nomor jenis sandal jepit yang populer milik keluarga logika TTL, CMOS dan ECL. Informasi yang relevan dengan aplikasi dari beberapa nomor tipe populer diberikan dalam pendamping situs web. Informasi yang diberikan meliputi diagram koneksi pin, gaya paket, dan tabel fungsi.

Tabel 10.1

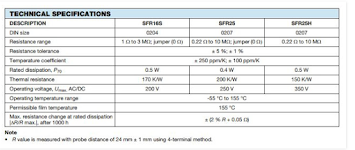

    Resistor merupakan komponen pasif yang memiliki nilai resistansi tertentu dan berfungsi untuk menghambat jumlah arus listrik yang mengalir dalam suatu rangkaian. Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya resistor nilai tetap (fixed resistor), resistor variabel (variabel resistor), thermistor, dan LDR.




Cara membaca nilai resistor
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n).
5. Gelang terakhir merupakan nilai toleransi dari resistor.

Contoh pada resistor di atas nilai resistansi resistor adalah 134 Ohm.

Resistor Seri            Resistor Paralel

    

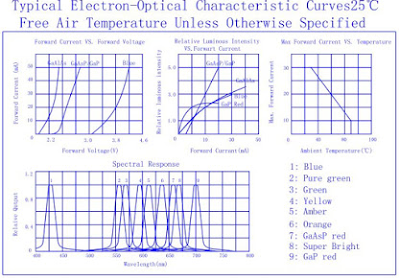

    LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

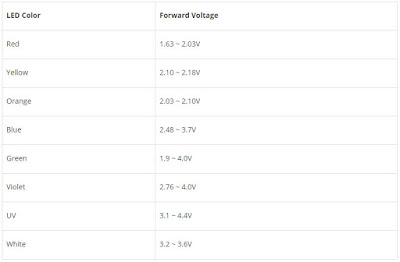

Tegangan Maju LED

4. PRINSIP KERJA

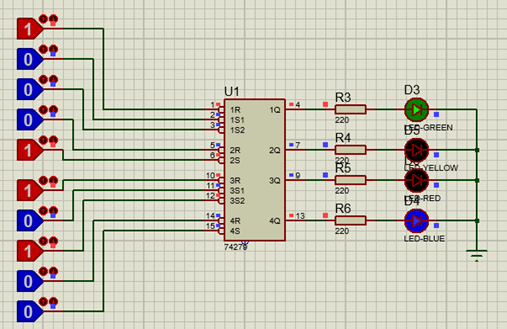

Gambar rangkaian flip-flop

a. Untuk mengaktifkan LED (logika 1) pada 1Q, maka 1S1 dan 1S2 salah satu atau semuanya berlogika 0, dan 1R berlogika 1. Dan untuk menonaktifkan LED (logika 0), maka 1S1 dan 1S2 keduanya berlogika 1 dan 1R berlogika 0.
b. Untuk mengaktifkan LED (logika 1) pada 2Q, maka 2R berlogika 1 dan 2S berlogika 0. Dan untuk menonaktifkan LED (logika 0), maka 2R berlogika 0 dan 2S berlogika 1.
c. Untuk mengaktifkan LED (logika 1) pada 3Q, maka 3S1 dan 3S2 salah satu atau semuanya berlogika 0, dan 3R berlogika 1. Dan untuk menonaktifkan LED (logika 0), maka 1S1 dan 1S2 keduanya berlogika 1 dan 3R berlogika 0.
d. Untuk mengaktifkan LED (logika 1) pada 4Q, maka 4R berlogika 1 dan 4S berlogika 0.Dan untuk menonaktifkan LED (logika 0), maka 4R berlogika 0 dan 4S berlogika 1.

5. PROSEDUR PERCOBAAN
1. Siapkan semua alat dan bahan yang diperlukan
2. Disarankan agar membaca datasheet setiap komponen
3. Cari komonen yang diperlukan di library proteus
4. Rangkai lah rangkaian sesuai gambar
5. Atur logicstate dan nilai resistor
6. Jalankan rangkaian
6. VIDEO


7. CONTOH SOAL
Gambar berikut menunjukkan tabel fungsi flip-flop tertentu. Identifikasi flip-flop!

Jawaban :
Negative edge-triggered J-K flip-flop with active HIGH J dan K inputs and active LOW PRESET and CLEAR inputs

8. PROBLEM
1. Dalam kasus flip-flop J-K yang dapat disetel dan dapat dihapus dengan input J dan K TINGGI aktif dan Input PRESET dan CLEAR RENDAH, apa status logika output Q untuk input berikut kondisi, dengan asumsi bahwa Q awalnya '0', segera setelah itu clock?
(a) J = 1 , K = 0, PRESET = 1, CLEAR = 1;
(b) J = 1 , K = 1 , PRESET = 0, CLEAR = 1;
(c) J = 0, K = 1 , PRESET = 1, CLEAR = 0;
(d) J = K = 0, PRESET = 0, CLEAR = 1.

Jawaban :
(a) 1;
(b) 1;
(c) 0;
(d) 1

2.
Kapankah LED yellow akan menyala ?
Jawaban : Sesuai dengan table kebenaran dari filp flop Reset dan Set, maka ketika kaki input 2S berlogika 0 dan kaki 2R berlogika 1

3.

Berdasarkan gambar no 1, misalkan LED BLUE menyala, setelah itu input dari 4R dan 4S di set menjadi logika 1, apakah yang terjadi ?

Jawaban : Sesuai dengan table kebenaran dari filp flop Reset dan Set, maka yang akan terjadi adalah LED BLUE akan tetap menyala, karena ketika kedua kaki SET dan RESET berlogika 1, maika mode operasinya adalah TETAP tergantung kondisi sebelumnya. Jika kondisi sebelumnya LED mati maka ketika kaki input S dan R logika 1 maka LED akan tetap mati.


9. PILIHAN GANDA
1. Dalam rangkaian inverter pemicu Schmitt, dua titik trip diamati terjadi pada 1,8 dan 2,8 V. Pada level tegangan input apa perangkat ini akan membuat (a) transisi TINGGI ke RENDAH dan (b) transisi LOW ke HIGH?
a.  2,4 ; 1,4
b. 3 ; 2
c. 2,8 ; 1,8
d. 2,7 ; 1,7

Jawaban : c

2.
Dari gambar diatas, termasuk rangkaian apakah ini?
a. Rangkaian Multiplexer
b. Rangkaian Demultiplexer
c. Rangkaian Flip Flop
d. Rangkaian Encoder dan Decoder

Jawaban : c

3. Dari gambar no 2, berdasarkan kondisi gambar sekarang, jika input diganti menjadi 2R logika 1, 2S logika 0, 4R logika 1, dan 4S logika 0, sedangkan input lain berlogika 1 apakah yang akan terjadi ?

a. LED GREEN ON, YELLOW ON, RED ON, BLUE ON

b. LED GREEN ON, YELLOW ON, RED OFF, BLUE ON

c. LED GREEN OFF, YELLOW ON, RED OFF, BLUE ON

d. LED GREEN OFF, YELLOW OFF, RED ON, BLUE ON

Jawaban : b
